تفاوت مبدل حرارتی استخر و کویل حرارتی چیست؟

سیستم‌ های گرمایش استخر: مبدل حرارتی یا منبع کویل‌ دار؟

تجهیزات استخری بخش مهمی از هر مجموعه آبی هستند و برای حفظ کیفیت، دما و شرایط مناسب آب استفاده می‌شوند. در میان این تجهیزات، سیستم گرمایش نقش مهمی در تنظیم دمای آب دارد. هر دو از تجهیزات گرمایشی پرکاربرد در استخر هستند، اما از نظر ساختار، نحوه انتقال حرارت و کاربرد تفاوت دارند.

مبدل حرارتی استخر چیست؟

مبدل حرارتی استخر گرمای تولید شده توسط دیگ، پکیج یا بویلر را بدون تماس مستقیم به آب استخر منتقل می‌ کند. آب استخر و مدار گرمایش از مسیرهای جداگانه عبور می‌ کنند و ظرفیت مبدل بر اساس حجم استخر، دمای هدف، دبی آب و توان منبع گرمایشی انتخاب می‌ شود.

اجزای مبدل حرارتی استخر

ساختار مبدل حرارتی با توجه به نوع آن متفاوت است، اما اجزای اصلی وظیفه ایجاد مسیر عبور سیالات و فراهم کردن سطح مناسب برای انتقال گرما را بر عهده دارند.

اجزای اصلی عبارت اند از:

• صفحات یا لوله های انتقال حرارت
• ورودی و خروجی مدار استخر
• ورودی و خروجی مدار گرمایش
• بدنه و اتصالات
• واشرهای آب بندی در مدل های واشردار

جنس مبدل نیز اهمیت دارد، زیرا آب استخر حاوی کلر و مواد شیمیایی است و انتخاب متریال نامناسب می تواند باعث خوردگی و کاهش عمر تجهیز شود.

انواع مبدل حرارتی استخر

مبدل‌ های حرارتی استخر از نظر ساختار به دو نوع اصلی صفحه‌ ای و پوسته و لوله تقسیم می‌ شوند. انتخاب مبدل مناسب به ظرفیت حرارتی، دبی آب، کیفیت آب و شرایط کاری سیستم بستگی دارد.

منبع کویل حرارتی چیست؟

منبع کویل حرارتی مخزنی برای گرم کردن و ذخیره آب گرم است. کویل داخل مخزن قرار دارد و آب گرم مدار گرمایش از داخل آن عبور می کند.

حرارت از دیواره کویل به آب موجود در مخزن منتقل می شود. آب گرم پس از رسیدن به دمای موردنظر در مخزن باقی می ماند و هنگام مصرف، آب سرد وارد مخزن می شود تا جایگزین آب برداشت شده شود.

این تجهیز برای تأمین آب گرم مصرفی در ساختمان ها، مجموعه های ورزشی، هتل ها و مراکز مختلف کاربرد دارد.

اجزای منبع کویل حرارتی

اجزای منبع کویل دار برای ذخیره آب و تأمین شرایط مناسب گرمایش و مصرف طراحی شده اند.

جزای اصلی عبارت اند از:

• مخزن ذخیره آب
• کویل حرارتی
• ورودی آب سرد
• خروجی آب گرم
• ورودی و خروجی مدار گرمایش
• عایق حرارتی
• تجهیزات کنترلی و ایمنی

نوع و تعداد تجهیزات جانبی با توجه به ظرفیت منبع و مشخصات سیستم تعیین می شود.

انواع منبع کویل حرارتی

منابع کویل دار بر اساس تعداد کویل و نحوه نصب در مدل های مختلف تولید می شوند.

از نظر تعداد کویل، دو مدل اصلی وجود دارد:

• تک کویل: دارای یک کویل برای دریافت گرما از یک مدار حرارتی
• دوکویل: دارای دو کویل مستقل برای اتصال به دو مدار یا دو منبع انرژی

از نظر نحوه نصب نیز منابع کویل دار به دو مدل تقسیم می شوند:

• عمودی
• افقی

مدل مناسب بر اساس ظرفیت آب گرم موردنیاز، تعداد مصرف کنندگان، منبع گرمایش و فضای موجود برای نصب انتخاب می شود.

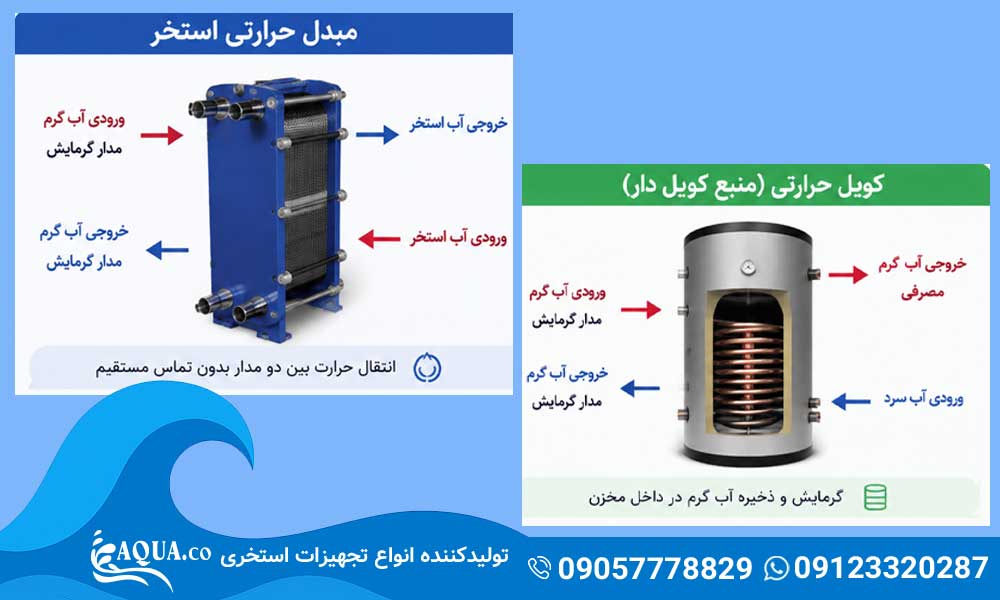

تفاوت اصلی منبع کویل حرارتی و مبدل حرارتی استخر

تفاوت در ظرفیت و انتخاب

ظرفیت مبدل حرارتی استخر بر اساس بار حرارتی موردنیاز برای گرم کردن آب استخر تعیین می‌ شود. حجم استخر، دمای اولیه و مطلوب آب، شرایط محیطی، زمان مورد نظر برای گرمایش، دبی گردش آب و توان منبع حرارتی از عوامل مؤثر در انتخاب ظرفیت مبدل هستند.

در مقابل، ظرفیت منبع کویل‌ دار بر اساس نیاز به آب گرم مصرفی و میزان ذخیره مورد نیاز مشخص می‌ شود. تعداد مصرف‌ کنندگان، تعداد دوش‌ ها، الگوی مصرف و میزان آب گرم مورد نیاز در ساعات اوج، عوامل اصلی تعیین حجم منبع هستند. بنابراین ظرفیت این دو تجهیز با معیارهای متفاوتی انتخاب می‌ شود و نمی‌ توان آنها را صرفاً بر اساس حجم آب با یکدیگر مقایسه کرد.

تفاوت در فضای نصب و نگهداری

مبدل های حرارتی، به خصوص مدل های صفحه ای، معمولاً فضای کمی اشغال می کنند و برای موتورخانه هایی با فضای محدود گزینه مناسبی هستند. دسترسی مناسب برای سرویس و شست وشوی مبدل نیز باید هنگام نصب در نظر گرفته شود.

منبع کویل دار به دلیل داشتن مخزن، فضای بیشتری نیاز دارد. علاوه بر محل استقرار، باید فضای کافی برای بررسی کویل، اتصالات و بدنه مخزن وجود داشته باشد. رسوب روی کویل نیز می تواند عملکرد حرارتی منبع را کاهش دهد.

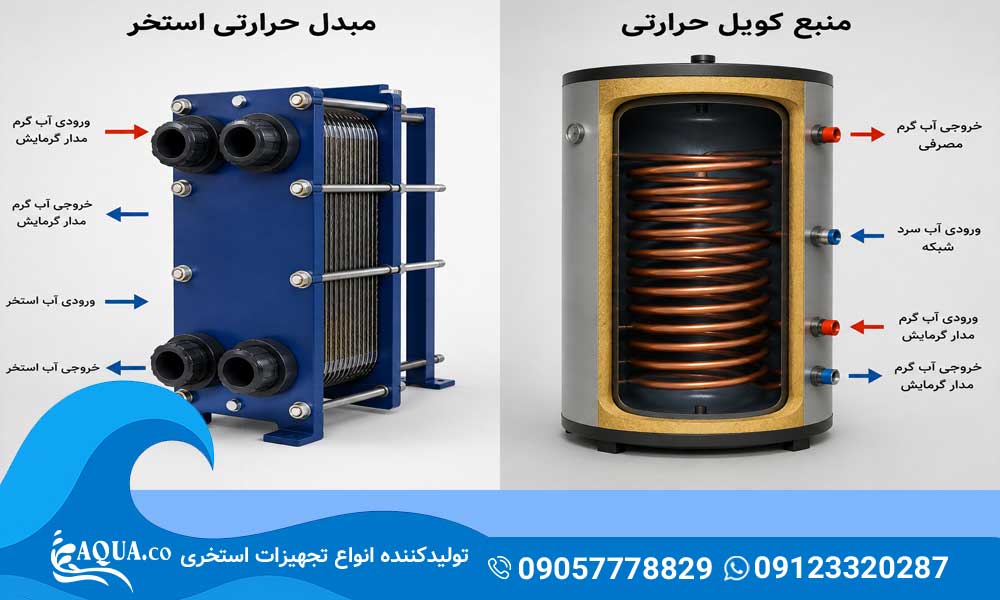

نحوه عملکرد مبدل حرارتی و منبع کویل‌ دار

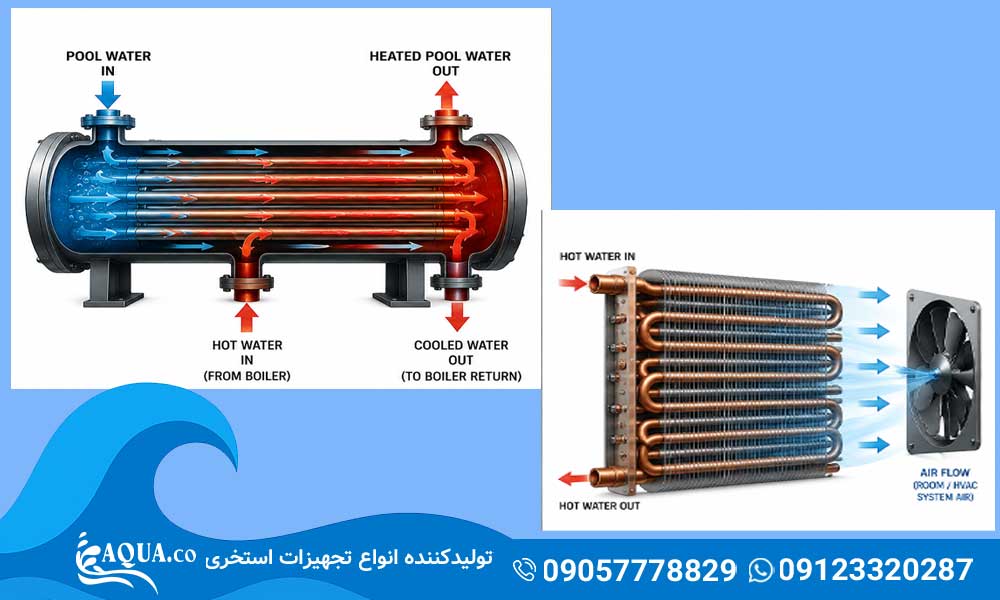

مبدل حرارتی در مسیر گردش آب استخر نصب می‌ شود. آب استخر پس از عبور از سیستم تصفیه وارد مبدل شده و هم‌ زمان آب گرم مدار گرمایش نیز از مسیر جداگانه عبور می‌ کند. گرما از طریق صفحات یا لوله‌ های مبدل منتقل شده و آب گرم‌ شده دوباره به استخر بازمی‌ گردد.

در منبع کویل‌ دار، آب موردنظر داخل مخزن جمع می‌ شود و کویل درون آن قرار دارد. آب گرم مدار گرمایش از داخل کویل عبور کرده و انرژی خود را به آب مخزن منتقل می‌ کند. با رسیدن آب به دمای تنظیم‌ شده، آب گرم برای زمان مصرف در مخزن باقی می‌ ماند.

استفاده هم زمان مبدل حرارتی و منبع کویل دار در موتورخانه استخر

در مجموعه های استخری معمولاً آب استخر و آب گرم مصرفی به تجهیزات متفاوتی نیاز دارند. مبدل حرارتی برای گرم کردن آب استخر در مدار گردش استفاده می شود و منبع کویل دار وظیفه تأمین و ذخیره آب گرم مصرفی برای دوش ها، سرویس های بهداشتی و سایر مصارف را بر عهده دارد.

استفاده هم زمان این دو تجهیز باعث می شود هر بخش از سیستم با تجهیز متناسب با نیاز خود کار کند. مبدل، آب استخر را در زمان گردش گرم می کند و منبع کویل دار آب گرم موردنیاز مصرف کنندگان را در مخزن ذخیره نگه می دارد. به همین دلیل در موتورخانه مجموعه های استخری، این دو تجهیز می توانند در کنار یکدیگر استفاده شوند، بدون اینکه عملکرد یکسانی داشته باشند.

نتیجه گیری

مبدل حرارتی و منبع کویل‌ دار دو تجهیز با عملکرد متفاوت هستند. مبدل حرارتی برای گرم کردن آب استخر در مدار گردش به کار می‌ رود، در حالی که منبع کویل‌ دار برای تأمین و ذخیره آب گرم مصرفی استفاده می‌ شود.

برای انتخاب تجهیز مناسب باید نوع مصرف، ظرفیت موردنیاز، فضای نصب و مشخصات مدار گرمایش بررسی شود. در مجموعه‌ هایی که هم به گرمایش استخر و هم آب گرم مصرفی نیاز دارند، می‌ توان هر دو تجهیز را متناسب با وظیفه خود در موتورخانه به کار برد.

سوالات متداول

1. آیا منبع کویل دار می تواند جایگزین مبدل حرارتی استخر شود؟

این دو تجهیز عملکرد یکسانی ندارند. منبع کویل دار برای ذخیره آب طراحی شده است، در حالی که مبدل حرارتی برای انتقال انرژی به آب در حال گردش استفاده می شود. بنابراین نمی توان در همه پروژه ها یکی را جایگزین دیگری کرد.

2. آیا مبدل حرارتی استخر آب گرم را ذخیره می کند؟

خیر. مبدل حرارتی مخزن ذخیره ندارد و آب هنگام گردش از مسیرهای انتقال حرارت عبور می کند. اگر سیستم به ذخیره آب گرم نیاز داشته باشد، باید از مخزن مناسب در کنار تجهیزات گرمایشی استفاده شود.

3. آیا امکان استفاده هم زمان از مبدل و منبع کویل دار وجود دارد؟

بله. در مجموعه هایی که هم گرمایش استخر و هم آب گرم مصرفی موردنیاز است، می توان از مبدل برای مدار استخر و منبع کویل دار برای آب گرم مصرفی استفاده کرد.
