مبدل حرارتی استخری

یکی از بزرگترین مزیت های مبدل حرارتی آکوا طراحی فلنج در پوسته مبدل بوده به نحوی که کویل داخلی مبدل کاملاً قابل تعویض  و بیرون آمدند از داخل پوست و امکان اسید شویی و رفع رسوبات داخلی می باشد این امکان آن ایجاد شده تا توسط باز کردن فلنج های ابتدا و انتهای مبدل کویل داخلی به بیرون انتقال داده شوند و کاملاً داخل اسید جهت رسوب زدایی قرار گیرد به این ترتیب طی بازدیدهای دوره ای ظرفیت حرارتی مبدل پایین نیامده و بازده حرارتی ثابت و یکنواختی را خواهد داشت

مزیت دیگر مبدل های حرارتی آکوا طراحی کویل مولتی تیوب با تراکم بسیار بالا و استفاده از لوله های مانیسمان با  آلیاژ استیل داپلکس گرید ۲۲۰۵ می باشدکه باعث گردش و تربولانس بالا تر و انتقال حرارت بیشتر در عین مقاومت بسیار بالای لوله ها ی داخلی در برابر خوردگی های کلراید محلول در آب استخر است.

بافل های استفاده شده در مبدل باعث ایجاد افت فشار استاندارد و انتقال حرارت بیشتر و در نتیجه بازده حرارتی بالاتر شده است .

در طراحی مبدل های حرارتی آکوا بر خلاف مبدل های رایج اب بویلر در پوسته و اب استخر از داخل لوله ها جریان پیدا میکند و این امر باعث افزایش انتقال حرارت و در نتیجه بازده حرارتی بالاتر مبدل خواهد شد.

تلفن های تماس برای مشاوره : 09123320287

6,900,000 تومان21,900,000 تومان

توضیحات

مبدل حرارتی استخری

از مبدل حرارتی استخری برای گرم کردن آب استفاده میشود. از مبدل حرارتی استخری در انواع استخر ها مانند جکوزی، استخرهای آب شور، استخر های کلر دار و استخر هایی از گرمایش خورشیدی دارند استفاده می شود. انواع مختلف و زیادی از مبدل های حرارتی استخری وجود دارد در ادامه بیشتر به آنها می پردازیم.

مبدل حرارتی: دستگاهیست که برای انتقال حرارت موثر بین دو سیال مورد استفاده قرار می گیرد.

مبدل های حرارتی در صنعت استفاده بسیار زیادی دارد از جمله :

  1. موتورخانه ها
  2. تاسیسات گرمایشی
  3. سرمایشی کندانسورها
  4. رادیاتور ها

در مبدل حرارتی استاندارد دو سیکل جداگانه برای دو سیال با دماهای مختلف در نظر گرفته شده است که بصورت جداری در کنار یکدیگر مشغول به انتقال حرارت با هم می باشند بدون اینکه دو سیال با هم مخلوط شوند .

کاربرد مبدل حرارتی استخری

مبدل های حرارتی بدون مخلوط کردن دو سیال گرما ی یک سیال را به یک سال دیگر منتقل می کند. کار اصلی یک مبدل حرارتی این است که گرمای یک سیال را بدون انتقال خودان سیال بسیار دیگر انتقال دهد، کار تمامی مبدل های حرارتی این است.

مبدل های حرارتی سه نوع می باشند مبدل حرارتی صفحه ای، مبدل حرارتی پره دار و مبدل حرارتی پوسته و لوله.

روش کار مبدل حرارتی استخری

زمانی که آب استخر به گردش درمی آید باید از پمپ حرارتی عبور کند. بمب حرارتی دارای فیلتر و بخاری می باشد و بخاری آن یک فن دارد که هوای بیرون را به داخل می کشد و آن را به روی کویل می برد. مایع درون کویل گرمای هوای بیرون را جذب میکند و خود تبدیل به گاز می شود. و بعد آن گاز گرم از یک کمپرسور رد می شود و آن کمپرسور میزان حرارت را بالا میبرد و گاز بسیار داغ می شود و بعد از کندانسور رد می شود. کندانسور گرما ی زیاد گاز را به آب استخر که در گردش است انتقال می دهد آب گرم می شود و به استخر برمیگردد.

بخاری های پمپ حرارتی

تا زمانی که دمای بیرون از محدوده از چهل و پنج تا پنجاه درجه فارنهایت بالاتر باشد بخاری های استخر پمپ حرارتی کاربرد دارد و هرچه هوای بیرون دمای کمتری داشته باشد این بخاری ها کاربرد کمتری دارند و انرژی بیشتری مصرف می کنند.

انواع مبدل های حرارتی استخر

مبدل حرارتی استخری در دو نوع تولید می شود: مبدل های پوسته لوله و مبدل های حرارتی صفحه ای  که هر کدام بسته به عملکردشان در صنایع مورد استفاده قرار می گیرد.

 ‌در تجهیزات موتورخانه  استخر به دلیل رسوب گذاری بالا مبدل های صفحه ای پیشنهاد نمی شود و مبدل های پوسته و لوله اولویت بیشتر و کاربرد موثرتری خوهد داشت

مبدل های پوسته و لوله در دو مدل کویل استیل و کویل مس تولید و استفاده می شود

کویل های مسی به دلیل ضریب انتقال حرارت بالا از بازدهی حرارتی بیشتری برخوردار بوده اما به دلیل گران بودن در تجهیزات گرمایشی استخر بیشتر از مبدلهای استیل استفاده می شود. در بعضی مواقع که در استخر شنا نمیکنید و میخواهید گرمای استخر را حفظ کنید میتوانید از روکش استخر استفاده بفرمایید.

مبدل حرارتی صفحه ای

مبدلی حرارتی ای که بسیار مورد استفاده قرار می گیرد مبدل حرارتی صفحه ای می باشد که از جنس فولاد ضد زنگ است و نصب آن بسیار آسان است و در هزینه صرفه جویی می شود. مبدل حرارتی صفحه ای به دلیل مساحت سطح کم و ناهمواری که دارد به سرعت گرم می شود.

هر نوع نیاز به واشر های سنتی یا انواع قطعات نگه دارنده فشار خارجی توسط یک بشقاب به مبدل حرارتی رفع میشود.

تنها نقطه ضعف مبدل حرارتی صفحه ای این می باشد که اندازه پورت ها نزدیک به یک اینچ می باشند فقط اندازه بیست گالن در هر دقیقه آب استخر را گرم می کند. این مبدل های حرارتی صفحه ای معمولاً برای آب های شور یا کلر دار استفاده نمی شود درست است که آنها مدت نسبتاً زیادی دوام ندارند اما نه به اندازه سایر مبدل های حرارتی. مبدل های حرارتی بیشتر برای گرمایش هیدروپونیک، گرمایش خورشیدی، گرمایش مرکزی، زمین گرمایی، بازیابی حرارت در فرآیندهای صنعتی، کندانسور ها و کویل ها در سیستم های تبرید و یا انواع خنک کننده های روغن استفاده می شود.

معایب و کاربرد مبدل های حرارتی پوسته و لوله

برای انتقال حرارت آب داغ دیگ موتورخانه به آب سرد استخر و در نتیجه گرم شدن آب استخر از مبدل های حرارتی استفاده می شود ،‌ همانگونه که می دانیم آب داغ گردشی در دیگ موتورخانه دارای املاح و اکسید آهن زیادی بوده که عملاً ترکیب آن با آب تمیز استخر مشکلاتی از جمله ناراحتی های پوستی ایجاد می کند.

مبدل های حرارتی دارای دو سیکل جداگانه با دو ورودی و دو خروجی بوده و در هر سیکل آب دیگ یا بویلر و آب استخر  به صورت جداگانه در گردش می باشد بدون اینکه که این دو سیال با هم مخلوط شود گرمای آب دیگ از طریق انتقال جداری به آب استخر منتقل شده و پس از گردش در مبدل آب استخر گرم خواهد شد

یکی از بزرگترین مشکلات مبدل حرارتی پوسته و لوله که به مرور زمان باعث کاهش ظرفیت انتقال حرارت مبدل می شود ، ته نشین شدن و چسبیدن رسوبات محلول در آب به پوسته لوله های داخلی مبدل می باشد.

همچنین رسوب گذاری داخل لوله ها باعث کاهش ضریب انتقال حرارت مبدل و در نتیجه افزایش زمان گرمایش استخر و صرف سوخت و انرژی بیشتر شود که می بایست به صورت دوره ای نسبت به رسوب گیری و اسید شویی مبدل اقدام شود

ایراد عمده دوم در مبدل های حرارتی استیل وجود کلر محلول در آب استخر جهت ضدعفونی و گندزدایی بوده که باعث خوردگی شدید لوله های مبدل خواهد شد لذا می بایست در انتخاب آلیاژ مصرفی در کویلهای مبدل حرارتی استخری دقت ویژه‌ای انجام شود

مبدل های حرارتی لوله و پوسته

معمولاً برای فشار های بالای آب از مبدل حرارتی لوله و پوسته استفاده می شود. دلیل نام گذاری این مبدل به اسم لوله و پوسته این است که عمل کرد این مبدل به این صورت است که یک سیال از درون لوله رد می شود در همین حال یک مایع دیگر اطراف لوله در حال چرخش است. و در همین حال یک بسته نرم افزاری از لوله ها در درون یک پیکربندی پوسته وجود دارد.

طراحی قسمت پوسته به طوری است که توانایی تحمل دما را تا دویست و سی درجه فارنهایت دارد و همچنین طراحی قسمت لوله به صورتی است که توانایی تحمل دما را تا دویست و پنجاه درجه فارنهایت دارد. در این مبدل های حرارتی لوله و پوسته کیفیت از اهمیت بسیار زیادی برخوردار است زیرا باعث کار کرد بهتر و مفید تر این مبدل حرارتی می شود و ساختار این مبدل ها به دلیل داشتن جوش از جنس استنلس استیل از استحکام و عملکرد بالایی برخوردار می کند.

مبدل حرارتی لوله و پوسته بیشتر در گرم کردن جکوزی ها، استخر ها، خنک کننده روغن و کولر های نمونه دیگ به کار می رود.

مبدل های حرارتی پره دار

از پره ها زمانی استفاده میشود که اختلاف زیادی بین انتقال حرارت داخل و خارج لوله در انواع مبدل های دیگر وجود داشته باشد. در مبدل های پره دار با افزایش مقاومت حرارتی راندمان حرارتی نیز کاهش پیدا میکند. پره های بلند طولی عموماً در مبدل های لوله ای مورد استفاده قرار می گیرند. سیال در پره های قطعه قطعه و پیچشی در حلقه بهتر مخلوط می شود.

نکاتی در خرید مبدل های حرارتی

مبدل های حرارتی باید در برابر خوردگی مقاوم باشد زیرا آنها به طور دائم در استخر ها در آب کلر و آب نمک قرار دارد اگر مبدل حرارتی در برابر با خوردگی مقاوم باشد دوام بسیار بالایی خواهد داشت و مدت زمان زیادی را بدون مشکل و با عمر طولانی کار می کند.

آب با سرعت بالایی در مبدل های حرارتی جریان دارد و اگر سرعت جریان بسیار بالا باشد مبدل حرارتی نیاز خاصی به تعمیر و نگهداری ندارد و خود به خود نیز تمیز می شود.

طول عمر زیاد برای یک مبدل حرارتی بسیار حائز اهمیت می باشد و اگر مبدل کانال های عریض داشته باشد ساختن فلز های آب سخت بیشتر طول می کشد و دستگاه شما طول عمر بیشتری نیز خواهد داشت و مبدل های حرارتی آکوا دارای همه ی این ویژگی ها نیز می باشند و با ضمانت کار و گارانتی به مشتریان ارائه می شوند و همچنین این مجموعه دارای مشاوره های رایگان و تخصصی به شما عزیزان در زمینه خرید انواع مبدل حرارتی استخری می باشد.

پمپ های حرارتی استخر

پمپ های حرارتی استخری کاملاً با محیط زیست سازگار می باشند و بسیار روش کارآمدی نیز هستند. پمپ های حرارتی در طولانی مدت بسیار در هزینه به صرفه هستند و معمولاً هزینه های تعمیر و سرویس سالیانه زیادی ندارند و نسبت به بخاری های گازی می توانند با نگه داری مناسب عمر بسیار زیادی داشته باشند.

این نوع گرمایش به دلیل مصرف کمتر انرژی سازگاری زیادی با محیط زیست دارد زیرا از هوای بیرون گرما استخراج میکند و گرما را با کمپرسور افزایش می دهد و گرما را به آب می دهد و هوای سرد را از آب خارج می کند.

جدیدترین مبدل حرارتی برند آکوا

در مبدل های حرارتی آکوا سعی شده با تمرکز بر طراحی های نوین روز دنیا مبدلی تولید شود که ایرادهای  رایج مبدلهای مرسوم مورد استفاده در استخر مرتفع شده و در عین ظاهر زیبا و ابعاد کوچک  ضریب انتقال حرارت بالاتری داشته باشد

یکی از بزرگترین مزیت های مبدل حرارتی آکوا طراحی فلنج در پوسته مبدل بوده به نحوی که کویل داخلی مبدل کاملاً قابل تعویض  و بیرون آمدند از داخل پوست و امکان اسید شویی و رفع رسوبات داخلی می باشد این امکان آن ایجاد شده تا توسط باز کردن فلنج های ابتدا و انتهای مبدل کویل داخلی به بیرون انتقال داده شوند و کاملاً داخل اسید جهت رسوب زدایی قرار گیرد به این ترتیب طی بازدیدهای دوره ای ظرفیت حرارتی مبدل پایین نیامده و بازده حرارتی ثابت و یکنواختی را خواهد داشت

مزیت دیگر مبدل های حرارتی آکوا طراحی کویل مولتی تیوب با تراکم بسیار بالا و استفاده از لوله های مانیسمان با  آلیاژ استیل داپلکس گرید ۲۲۰۵ می باشدکه باعث گردش و تربولانس بالا تر و انتقال حرارت بیشتر در عین مقاومت بسیار بالای لوله ها ی داخلی در برابر خوردگی های کلراید محلول در آب استخر است.

بافل های استفاده شده در مبدل باعث ایجاد افت فشار استاندارد و انتقال حرارت بیشتر و در نتیجه بازده حرارتی بالاتر شده است .

در طراحی مبدل های حرارتی آکوا بر خلاف مبدل های رایج اب بویلر در پوسته و اب استخر از داخل لوله ها جریان پیدا میکند و این امر باعث افزایش انتقال حرارت و در نتیجه بازده حرارتی بالاتر مبدل خواهد شد.

برای عدم انتقال و پرت حرارتی پوسته کیف عایق از جنس برزنت ضد اب طراحی شده که در عین راحتی حمل و نقل جلوی اتلاف حرارت سطحی مبدل را خواهد گرفت .

جهت نصب راحت مبدل بست های مخصوص نصب طراحی شده که مبدل به راحتی به دیوار یا کف متصل میشود .

سایز کوچک مبدل نسبت به مبدل های رایج مزیت دیگر مبدل های حرارتی آکوا بوده که امکان استفاده در فضاهای کوچک را امکان پذیر مینماید .

تمام مبدل های آکوا توسط مهندسین مجرب ترمودینامیک شبیه سازی کامپیوتری و طراحی شده و توسط آزمایشگاه ترمودینامیک تست حرارتی گرفته شده و دیتا شیت ارائه شده کاملا مستدل و قابل استناد میباشد.



به طور خلاصه مزیت های مبدل حرارتی آکوا به شرح ذیل میباشد

۱. بدنه و طراحی دکوراتیو با مقطع  کانال

۲.طراحی فلنچی و کویل قابل تعویض

۳.کویل مولتی تیوپ با تراکم بالا و استفاده از بافل های استیل جهت انتقال حرارت بالاتر

۴. استفاده از لوله مانیسمان با آلیاژ استیل داپلکس مقاوم در برابر اسید و خوردگی

۵. انتقال حرارت بسیار بالا و در عین حال ابعاد بسیار کوچک

۶. کیف حمل و عایق حرارتی در بدنه و پوسته

۷. اتصالات تمام استیل و بست های مخصوص  نصب

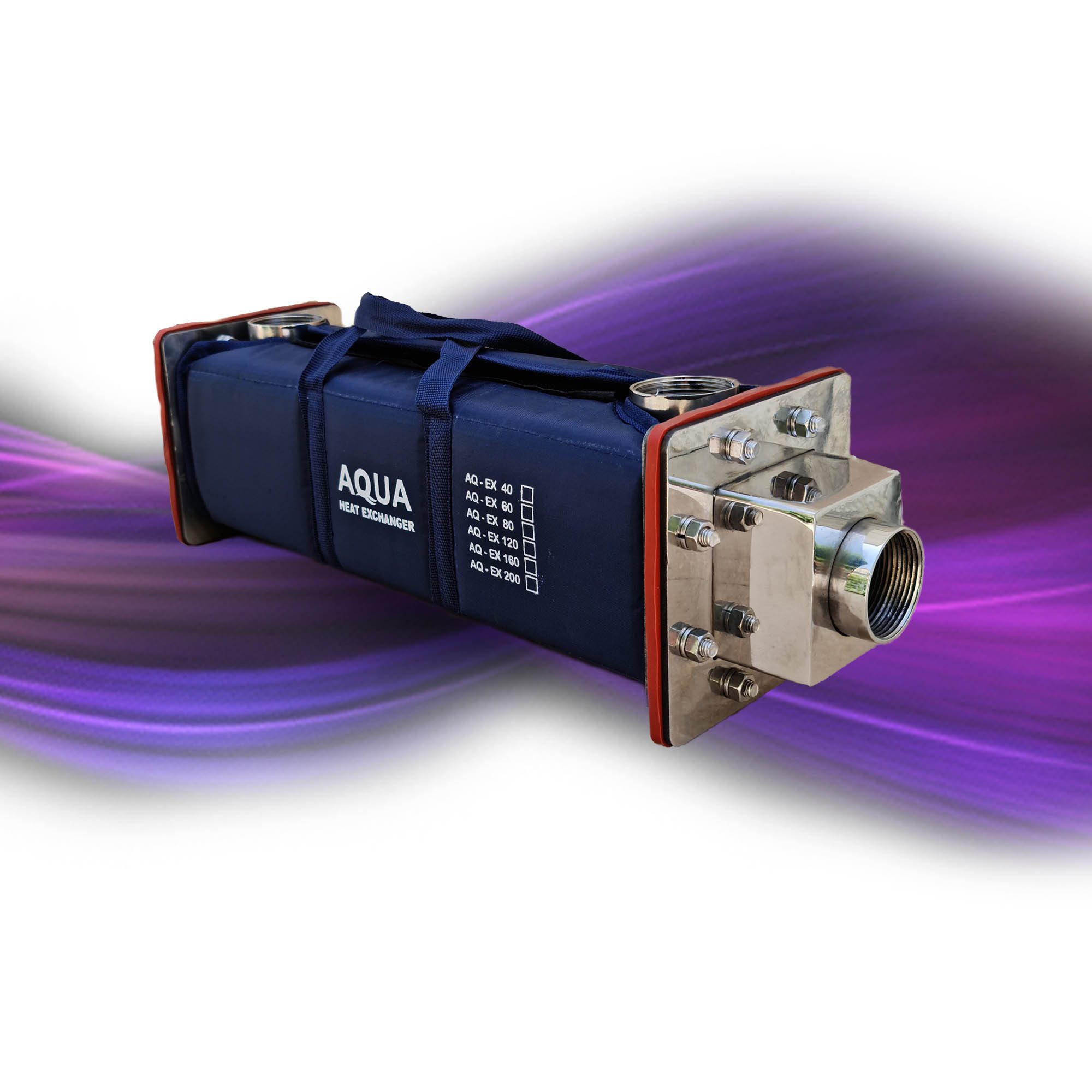

مبدل حرارتی استخر

مبدل حرارتی آکوا

مبدل حرارتی آکوا جدید ترین محصول شرکت اکوا در سال ۱۴۰۰ هستش که انقلابی بزرگ در میان مبدل های حرارتی استیل استخری  ایجاد کرده است ، این مبدل بر اساس جدید ترین تکنولوژی روز دنیا محاسبه و طراحی شده و با ابعاد بسیار کوچک و توان حرارتی بسیار بالا در ظرفیت های مختلف قابل عرضه میباشد.

طراحی متفاوت و استفاده از مقطع کانال استیل در پوسته مبدل

طراحی پوسته مبدل با مقطع مکعبی ، باعث گردش داخلی آب با سرعت بالاتر و تربولانس بیشتر سیال داخل  پوسته ، افت فشار استاندارد و چیدمان متراکم تری از لوله های کویل داخلی شده است به علاوه تمایز ظاهری دکوراتیو پوسته زیبایی محصول را دو چندان نموده است

مبدل حراراتی اکوا

مبدل فلنچی و گسکت سیلیکونی نسوز و پیج و مهره تمام استیل

همانگونه که میدانیم رسوب گذاری سیال آب پس از مدت کوتاهی باعث افت شدید ظرفیت حرارتی مبدل شده به نحوی که بازده حرارتی مبدل را بسیار کاهش میدهد. در مبدل های حرارتی موجود در بازار به دلیل عدم دسترسی به کویل داخلی امکان نظافت و شستشو دوره ای به هیچ عنوان وجود نداشته و این امر باعث مصرف سوخت بالاتر و صرف زمان گرمایش طولانی تر خواهد شد. در مبدل های فلنچی آکوا کویل داخلی به راحتی از داخل پوسته خارج شده و در پروسه سرویس های دوره ای قابلیت تعویض کویل ، شستشو و اسید شویی کویل امکان پذیر میباشد. ضمنا جهت آب بندی فلنچ ها از گسکت های سیلیکونی مقاوم در برابر حرارت استفاده شده است

مبدل حرارتی اکوا

کویل ضد اسید با لوله مانیسمان  استیل آلیاژی داپلکس گرید 2205

یکی از بزرگ ترین مزیت های مبدل های حرارتی آکوا استفاده از لوله های مانیسمان و استیل الیاژی داپلکس گرید 2205 میباشد. استفاده از لوله مانیسمان باعث بالا رفتن فشار کاری لوله ها و در نتیجه افزایش عمر مفید مبدل میگردد. آلیاژ داپلکس گرید 2205 یک فولاد ضد زنگ دوگانه با ساختار ترکیبی استینیتی و فریتی علاوه بر سختی و تحمل تنش بالا مقاومت بالایی در برابر انواع خوردگی های موضعی و حفره ای هنگام تماس با اسید ها ، کلراید ها ، سولفید ها و حتی محیط های دریایی دارد . مقاومت آلیاژ داپلکس در برابر اسید ها بسیار بالاتر از استیل 316 بوده و به همین دلیل به صورت تخصصی در صنایع نفت و گاز ، دکل های دریایی و مبدل های حرارتی استفاده میشود

مبدل حرارتی اکوا

کیف حمل و عایق حرارتی و پایه های نصب و کانکشن های استیل

 به جهت  کاهش تبادل حرارتی  پوسته مبدل  ،کیف عایق حرارتی 3 لایه شامل 2 لایه برزنت ضد آب در طرفین و فوم عایق در وسط کیف طراحی شده . این عایق پوسته علاوه بر حمل آسان پرت حرارتی مبدل را به صفر میرساند . کانکشن های مبدل و پوسته مبدل از استیل 304 براق دکوراتیو تولید شده است.

مبدل حرارتی اکوا

ظرفیت حرارتی بسیار بالا در ابعاد مناسب برای فضا های کوچک

طراحی کویل داخلی مبدل به صورت مولتی تیوپ با تراکم بالا و استفاده از بافلهای داخلی که باعث بالا رفتن تربولانس و چرخش سینوسی سیال در داخل پوسته میشود ، باعث شده ظرفیت حرارتی مبدل بسیار بالا رفته و سایز مبدل بسیار مناسب برای موتور خانه های کوچک میباشد. این طراحی های پیچیده پس از شبیه سازی های کامپیوتری توسط آزمایشگاه ترمودینامیک تست گردیده و در نتیجه صحت نتایج و دیتاشیت استخراج شده کاملا مستدل و قابل استناد میباشد

مبدل حرارتی آکوا

خدمات ما :

لازم به ذکر است که شما پس از خرید محصول میتوانید از مشاوره های فنی ، معماری ، و آموزش نصب به صورت رایگان استفاده کنید.

جهت سفارش { اینجا } کلیک کنید.

مجموعه بزرگ آکوا پاسخ گوی تمامی سوالات شما  و دارای پشتیبانی آنلاین 24 ساعته

  • مزایای مبدل حرارتی آکوا

    طراحی متفاوت و استفاده از مقطع کانال استیل در پوسته مبدل

    مبدل فلنچی و گسکت سیلیکونی نسوز و پیج و مهره تمام استیل

    کویل ضد اسید با لوله مانیسمان استیل آلیاژی داپلکس گرید 2205

    کیف حمل و عایق حرارتی و پایه های نصب و کانکشن های استیل

    ظرفیت حرارتی بسیار بالا در ابعاد مناسب برای فضا های کوچک

  • وظیفه مبدل حرارتی استخر

    به عبارت ساده وظیفه مبدل حراری استخر انتقال حرارت آب دیگ و مشعل به آب استخر بدون قاطی شدن این دو است.
