استرینر چیست و چه کاربردی دارد؟

همه چیز درمورد استرینر

در سیستم های پایپینگ و تأسیسات صنعتی، وجود ذرات معلق و ناخالصی ها می تواند باعث آسیب جدی به پمپ ها، شیرآلات و تجهیزات حیاتی شود. به همین دلیل، استفاده از ابزارهای محافظتی مانند استرینر نقش مهمی در جلوگیری از خرابی ها و توقف های ناگهانی ایفا می کند. در برخی پروژه های ساختمانی، مانند نصب کرتین پلکسی گلس در فضاهای داخلی و خارجی، جریان آب و سیالات باید به خوبی کنترل شود تا آسیب به سازه ها و تجهیزات وارد نشود و استفاده از استرینر در خطوط لوله، از تجمع ذرات جلوگیری می کند.

استرینر چیست؟

استرینر وسیله ای مکانیکی است که در مسیر جریان سیالات نصب می شود و ذرات جامد را پیش از رسیدن به تجهیزات حساس جدا می کند. این قطعه معمولاً از بدنه فلزی و شبکه ای از سیم یا توری فولادی ساخته می شود که اندازه منافذ آن با توجه به نوع سیال و ذرات تعیین می شود. کاربرد این وسیله در سیستم هایی که از تجهیزات حساس مانند چراغ استخری توکار استیل یا پمپ های دقیق پشتیبانی می کنند، حیاتی است، زیرا ورود ذرات معلق می تواند باعث خرابی یا کاهش راندمان شود.

عملکرد استرینر بسیار ساده اما حیاتی است: سیال از میان توری عبور کرده و ذراتی مانند زنگ، شن یا تراشه های فلزی درون فیلتر باقی می مانند. با این فرایند، سیستم دچار گرفتگی نمی شود و راندمان کاری تجهیزات افزایش می یابد. در صنایع مختلف از انواع استرینر بسته به شرایط فشار، دما و ماهیت سیال استفاده می شود. استرینرها در اندازه ها و طراحی های گوناگون مانند Y، سبدی، دوپلکس و صفحه ای تولید می شوند تا با نیازهای متنوع سازگار باشند.

تفاوت استرینر با فیلتر

عملکرد استرینر بسیار ساده اما حیاتی است: سیال از میان توری عبور می کند و ذراتی مانند زنگ، شن یا تراشه های فلزی درون فیلتر باقی می مانند. با این فرایند، سیستم دچار گرفتگی نمی شود و راندمان تجهیزات افزایش می یابد. علاوه بر این، نصب اصولی استرینر روی خطوط لوله، همانند قرار دادن یک روکش استخری برای محافظت از تجهیزات است، که جریان صاف و ایمن سیال را تضمین می کند.

انواع استرینرها و کاربرد هر نوع

استفاده از انواع استرینر به نوع سیال، فشار کاری، دما، محل نصب و شرایط بهره برداری بستگی دارد. هر سیستم لوله کشی با توجه به ماهیت سیال خود، نیازمند انتخاب دقیق نوع استرینر است تا راندمان بالا و ایمنی مطلوب حاصل شود. در ادامه، رایج ترین مدل ها و کاربردهای آن ها معرفی می شوند:

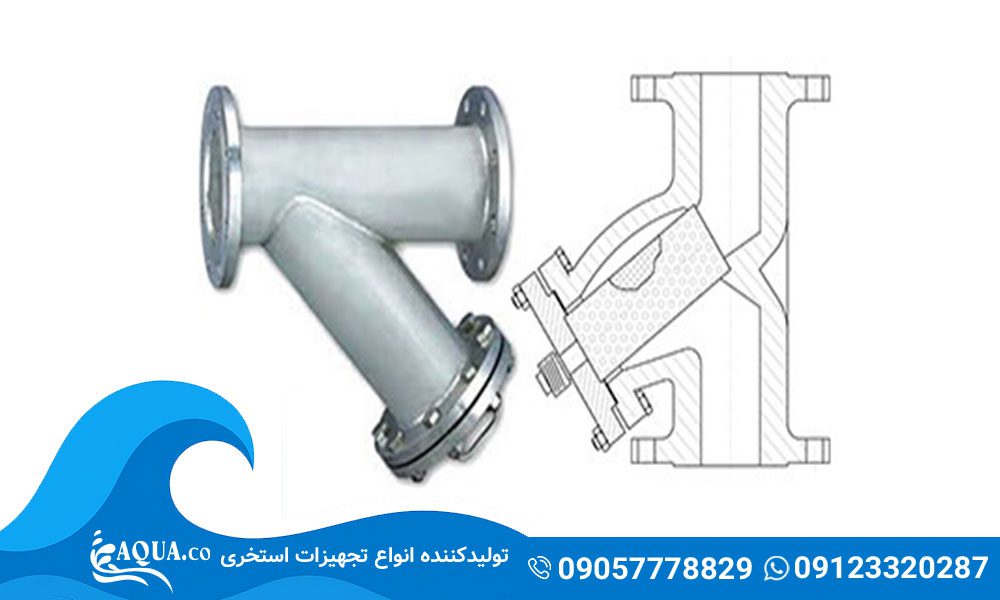

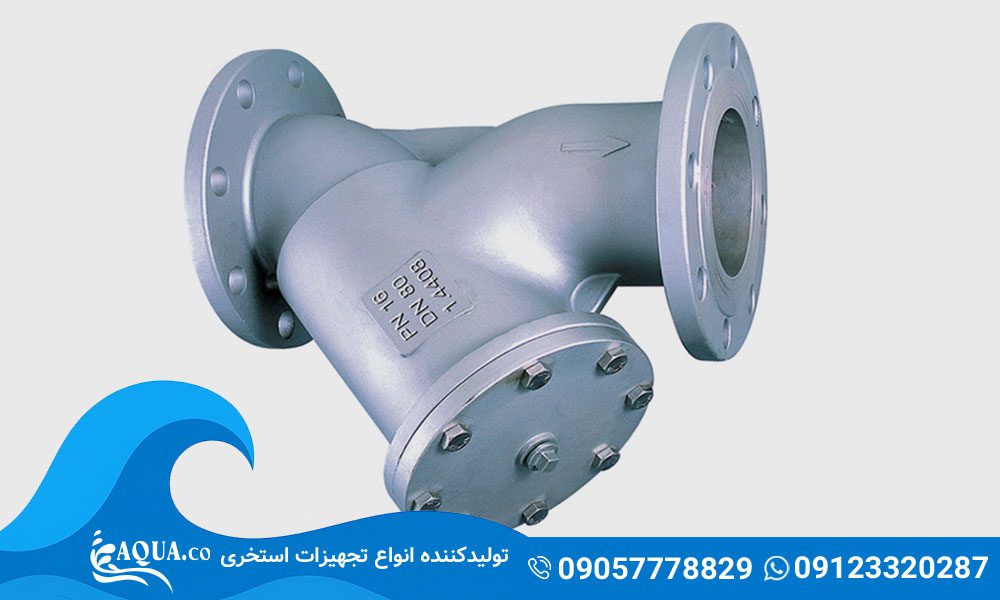

1. استرینر نوع Y

این نوع استرینر به دلیل طراحی فشرده، زاویه دار و وزن سبک، گزینه ای ایده آل برای خطوط افقی و عمودی است. در سیستم های بخار، گاز، هوا و روغن از آن استفاده می شود. از مزایای اصلی استرینر Y می توان به افت فشار کم، قابلیت تحمل فشارهای بالا و مقاومت در برابر دماهای شدید اشاره کرد. تمیز کردن آسان از طریق باز کردن درپوش زیرین باعث می شود عملیات نگهداری بدون توقف سیستم انجام گیرد. همچنین به دلیل ساختار ساده، برای نصب در فضاهای محدود و سیستم های با ارتعاش بالا بسیار مناسب است.

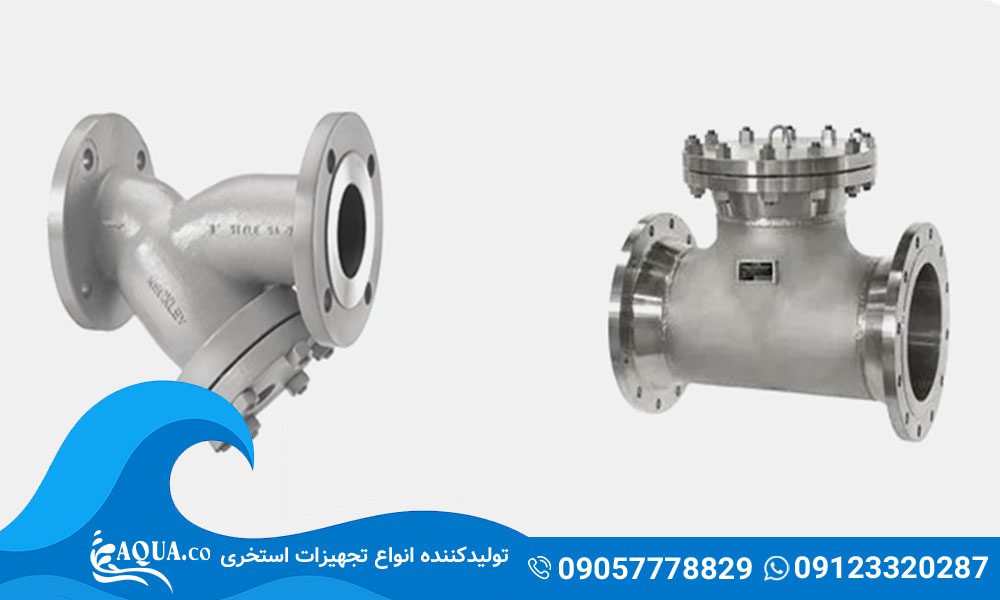

2. استرینر نوع سبدی (Basket & T-Type)

استرینر سبدی یا T-Type برای خطوط انتقال مایعات با حجم بالا طراحی شده است. این مدل به ویژه در صنایع پتروشیمی، پالایشگاه ها و شبکه های آب رسانی کاربرد گسترده دارد. ظرفیت زیاد برای جمع آوری ذرات، طول عمر بالا و امکان نصب در مسیرهای افقی از ویژگی های بارز آن است. به دلیل ساختار سبدی شکل، نگهداری و تمیزکاری آن ساده تر است و می توان توری را به راحتی خارج و شست وشو کرد. علاوه بر این، استرینر سبدی قابلیت استفاده از توری های متنوع از جنس فولاد ضدزنگ یا برنج را دارد تا با نوع سیال سازگار شود.

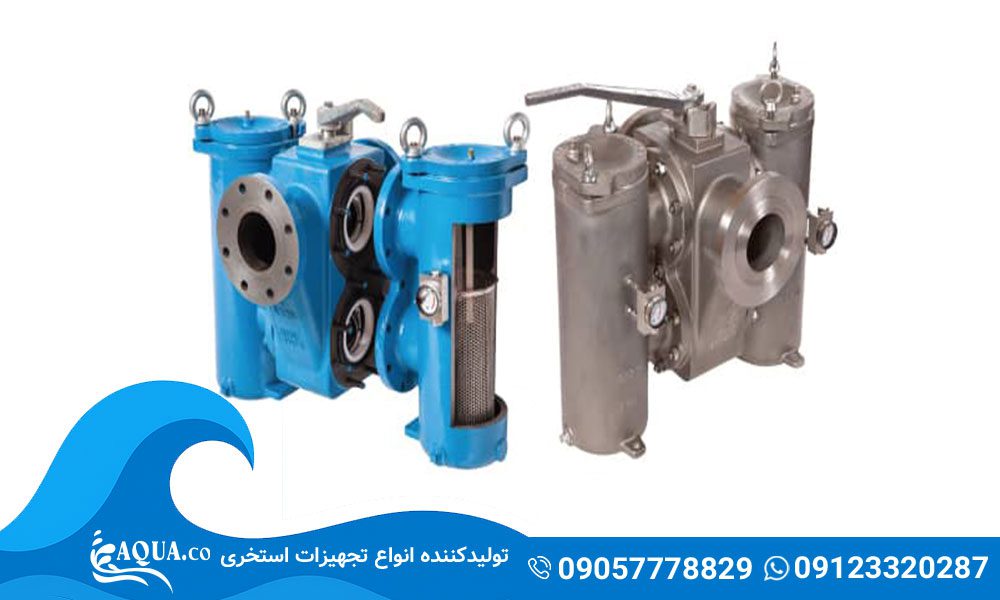

3. استرینر دوپلکس (Duplex)

این مدل از دو واحد فیلتر موازی تشکیل شده و مزیت اصلی آن امکان سرویس دهی مداوم بدون نیاز به توقف جریان است. در سیستم های حیاتی مانند خطوط سوخت، صنایع دارویی و واحدهای تولید برق از استرینر دوپلکس استفاده می شود. با چرخاندن شیر تغییر مسیر، یکی از فیلترها از مدار خارج شده و تمیز می شود در حالی که جریان از دیگری ادامه دارد. دوام بالا، کارکرد پیوسته و ایمنی مضاعف از ویژگی های این نوع محسوب می شود.

4. استرینرهای موقت و صفحه ای

انواع استرینر موقت معمولاً در فازهای اولیه راه اندازی خطوط جدید یا پس از تعمیرات اساسی نصب می شوند. این مدل ها ساده، کم هزینه و برای حذف ذرات بزرگ مانند براده فلز یا زنگ مناسب اند. پس از اطمینان از پاکی کامل سیستم، می توان آن ها را از مدار خارج کرد. استرینر صفحه ای نیز در محل هایی که فضای نصب محدود است و نیاز به جداسازی سریع وجود دارد، کاربرد دارد.

5. استرینر خودتمیزشونده (Self-Cleaning Strainer)

این نوع پیشرفته از انواع استرینر برای سیستم هایی با جریان مداوم و حجم بالای آلودگی طراحی شده است. عملکرد خودکار در تمیزسازی توری و تخلیه ذرات، نیاز به توقف سیستم را از بین می برد. این مدل در صنایع آب شیرین کن، نیروگاه ها و واحدهای فرآوری مواد معدنی به طور گسترده استفاده می شود و با کاهش نیاز به نگهداری، هزینه های عملیاتی را به حداقل می رساند.

کاربردهای استرینر در صنایع مختلف

استرینر در صنایع گوناگون نقشی کلیدی و تعیین کننده در حفظ کارایی و پایداری سیستم های انتقال سیال دارد. این تجهیز با حذف ذرات معلق و ناخالصی ها، مانع از بروز آسیب به قطعات حساس و کاهش راندمان تجهیزات می شود. به همین دلیل، در بسیاری از صنایع حیاتی از انواع استرینر با طراحی های خاص استفاده می شود تا نیازهای فنی هر مجموعه به بهترین شکل تأمین گردد.

1. صنایع نفت و گاز

در خطوط انتقال نفت، گاز و فرآورده های پتروشیمی، ورود ذرات جامد به پمپ ها و شیرآلات کنترلی می تواند موجب انسداد و خوردگی شود. استفاده از استرینر در این بخش، از آسیب به تجهیزات گران قیمت جلوگیری کرده و طول عمر سیستم را افزایش می دهد. مدل های فولادی مقاوم به دما و فشار بالا، گزینه ای استاندارد در این صنعت هستند.

2. سیستم های بخار صنعتی

در واحدهای تولید بخار، وجود زنگ، جرم و رسوبات در خطوط می تواند منجر به افت فشار و کاهش بازده حرارتی شود. استرینرهای نوع Y و صفحه ای برای حذف این ذرات به کار می روند تا بخار تمیز و باکیفیت تولید شود. این کار موجب افزایش بهره وری بویلرها و کاهش هزینه تعمیرات می گردد.

3. صنایع غذایی و دارویی

در فرآیندهای حساس این صنایع، خلوص و پاکیزگی اهمیت حیاتی دارد. به همین دلیل از انواع استرینر استیل ضدزنگ استفاده می شود تا هیچ گونه آلودگی وارد سیستم نشود. این استرینرها قابلیت استریل شدن دارند و با استانداردهای بهداشتی مطابقت دارند.

4. تأسیسات و آب رسانی شهری

در شبکه های پمپاژ و لوله کشی شهری، استرینر از گرفتگی نازل ها و صدمه به پمپ ها جلوگیری می کند. نصب آن ها در ورودی خطوط اصلی، جریان یکنواخت و بدون ذرات معلق را تضمین می کند.

5. HVAC و تهویه مطبوع

در سیستم های سرمایش و گرمایش مرکزی، ذرات زنگ و رسوب می توانند باعث گرفتگی مبدل ها و کاهش راندمان شوند. استرینرهای سبدی و دوپلکس با حذف این ذرات، از چیلرها و بویلرها محافظت کرده و عمر مفید تجهیزات را افزایش می دهند.

نکات انتخاب استرینر مناسب

انتخاب استرینر مرحله ای حیاتی در طراحی و بهره برداری از هر سیستم لوله کشی صنعتی است. انتخاب نادرست می تواند موجب افت فشار، انسداد زودهنگام یا حتی آسیب به تجهیزات حیاتی شود. بنابراین، انتخاب انواع استرینر باید با توجه به نوع سیال، فشار کاری، دمای محیط، شرایط بهره برداری و نیاز فنی دقیق سیستم انجام شود. در ادامه مهم ترین پارامترهای انتخاب را بررسی می کنیم:

1. جنس بدنه: جنس بدنه استرینر تأثیر مستقیمی بر دوام و کارایی آن دارد. در سیالات خورنده یا دارای اسید، استرینر استیل ضدزنگ (Stainless Steel) بهترین گزینه است. در کاربردهای عمومی با دمای متوسط، مدل های چدنی انتخابی اقتصادی محسوب می شوند، در حالی که در فشار و دمای بالا، استرینر فولادی بیشترین مقاومت را ارائه می دهد. انتخاب صحیح جنس، از خوردگی، نشتی و فرسودگی زودرس جلوگیری می کند.

2. اندازه توری (Mesh Size): توری داخلی یا المنت فیلترکننده، قلب استرینر است. اندازه منافذ توری باید بر اساس اندازه ذرات مورد انتظار انتخاب شود. برای مثال، در خطوط آب شهری، توری های با مش ۱۰۰ تا ۲۰۰ مناسب هستند، اما در سیستم های روغن یا گاز، منافذ بزرگ تر برای جلوگیری از افت فشار شدید ترجیح داده می شود.

3. نحوه نصب و جهت جریان: محل نصب استرینر باید به گونه ای انتخاب شود که دسترسی برای سرویس و تخلیه آسان باشد. در خطوط افقی، استرینر نوع Y با زاویه مناسب عملکرد بهتری دارد، در حالی که در خطوط عمودی، مدل های سبدی گزینه ای مطمئن تر هستند.

4. نوع استرینر: انتخاب میان انواع استرینر مانند Y-Type، Basket یا Duplex باید بر اساس شرایط عملکردی سیستم انجام گیرد. سیستم هایی که نیاز به کار مداوم بدون توقف دارند، از مدل دوپلکس استفاده می کنند، در حالی که خطوط بخار و گاز معمولاً از مدل Y-Type بهره می برند.

نکات نصب و نگهداری استرینر

نصب و نگهداری صحیح استرینر تأثیر مستقیمی بر عملکرد، طول عمر و ایمنی سیستم دارد. در صورت رعایت نکردن اصول نصب، حتی بهترین انواع استرینر نیز نمی‌توانند بازدهی مطلوب خود را حفظ کنند. ازاین‌رو، توجه به جزئیات فنی در مراحل نصب، بهره‌برداری و سرویس دوره‌ای امری ضروری است.

نکات مهم در نصب استرینر

• بررسی جهت جریان: پیش از نصب، حتماً جهت پیکان روی بدنه استرینر را با مسیر جریان سیال منطبق کنید. نصب اشتباه می‌تواند باعث کاهش راندمان یا آسیب به توری داخلی شود.

• محل نصب مناسب: استرینر باید در نقطه‌ای از سیستم نصب شود که دسترسی آسان برای بازبینی و تمیزکاری داشته باشد. معمولاً در ورودی پمپ‌ها، بویلرها یا شیرآلات حساس قرار می‌گیرد.

• نصب شیر تخلیه: تعبیه یک شیر در قسمت پایین بدنه برای تخلیه آسان ذرات انباشته‌شده، عمر مفید توری را افزایش می‌دهد.

• حفظ فاصله از زانویی و اتصالات: نصب استرینر در فاصله مناسب از زانویی‌ها یا شیرآلات باعث کاهش تلاطم جریان و جلوگیری از تجمع ذرات در نقاط حساس می‌شود.

• استفاده از پایه و تکیه‌گاه: در خطوط با قطر بالا، نصب پایه برای تحمل وزن استرینر ضروری است تا از لرزش و شکستگی اتصالات جلوگیری شود.

نکات نگهداری و سرویس دوره‌ای

• تمیزکاری منظم: بسته به نوع سیال و مقدار آلودگی، توری داخلی باید به‌صورت دوره‌ای شست‌وشو شود تا از افت فشار جلوگیری گردد.

• بازرسی ظاهری: بررسی وجود خوردگی، نشتی یا ترک در بدنه، از توقف ناگهانی سیستم جلوگیری می‌کند.

• تعویض توری آسیب‌دیده: هرگونه پارگی یا تغییر شکل توری باید سریعاً برطرف شود، زیرا کاهش دقت فیلتراسیون موجب ورود ذرات به سیستم می‌شود.

• روان‌کاری قطعات متحرک در مدل‌های دوپلکس: برای عملکرد روان شیر تعویض جریان، روغن‌کاری منظم توصیه می‌شود.

مشکلات رایج هنگام استفاده از استرینر

اگرچه استرینر وسیله ای ساده و قابل اطمینان است، اما در صورت نصب نادرست یا نگهداری غیراصولی، می تواند به منبع اصلی افت فشار، انسداد و حتی خرابی تجهیزات تبدیل شود. رعایت استانداردهای فنی در انتخاب و بهره برداری از انواع استرینر، نقش مهمی در پیشگیری از این مشکلات دارد. در ادامه، رایج ترین خطاها و دلایل بروز آن ها را مرور می کنیم:

۱. انسداد سریع توری (Mesh Clogging): یکی از شایع ترین مشکلات در سیستم های پایپینگ، گرفتگی سریع توری داخلی است. این مشکل معمولاً در اثر عدم تمیزکاری منظم یا انتخاب نامناسب اندازه منافذ رخ می دهد. در چنین شرایطی، جریان سیال کاهش یافته و فشار پشت استرینر افزایش می یابد. برای پیشگیری، باید بر اساس نوع سیال و غلظت ذرات، اندازه توری با دقت انتخاب شود و بازه های تمیزکاری به صورت منظم انجام گیرد.

۲. افت فشار بیش از حد (Pressure Drop): زمانی که سایز استرینر کوچکتر از ظرفیت واقعی سیستم باشد یا توری آن بیش از حد ریز انتخاب شود، افت فشار غیرعادی در مسیر جریان ایجاد می شود. این افت فشار می تواند عملکرد پمپ ها را مختل کرده و باعث افزایش مصرف انرژی شود. استفاده از انواع استرینر متناسب با دبی سیال و بررسی افت فشار در مرحله طراحی، راهکار مؤثر جلوگیری از این مشکل است.

۳. نشت یا لرزش سیستم (Leak & Vibration): در صورت نصب غیراصولی، تراز نبودن فلنج ها یا استفاده از جنس نامناسب بدنه، احتمال بروز نشت در اتصالات و لرزش در حین کار افزایش می یابد. نصب دقیق، استفاده از پایه نگهدارنده و اطمینان از محکم بودن پیچ های اتصال از اهمیت زیادی برخوردار است.

۴. شکستگی توری داخلی (Screen Failure): در اثر فشار بیش از حد، خوردگی طولانی مدت یا رسوب مواد شیمیایی، توری داخلی ممکن است ترک بخورد یا دفرمه شود. این مشکل باعث عبور ذرات جامد و آسیب جدی به تجهیزات پایین دست می گردد. استفاده از توری استیل مقاوم به خوردگی و پایش منظم وضعیت فیلتر بهترین روش پیشگیری است.

نتیجه گیری

استرینر یکی از حیاتی ترین اجزای سیستم های پایپینگ و فرآیندی است که با حذف ذرات معلق از سیالات، نقش مهمی در حفظ سلامت تجهیزات و پایداری عملکرد سیستم دارد. این ابزار ساده اما مؤثر، از بروز آسیب های پرهزینه به پمپ ها، شیرآلات، بویلرها و مبدل های حرارتی جلوگیری می کند و در نتیجه، موجب افزایش راندمان و کاهش هزینه های تعمیر و نگهداری می شود.

شناخت صحیح انواع استرینر و تفاوت آن ها در طراحی و کاربرد، به مهندسان کمک می کند تا بهترین گزینه را برای هر محیط عملیاتی انتخاب کنند. از مدل های Y برای خطوط بخار و گاز گرفته تا استرینرهای سبدی، دوپلکس و خودتمیزشونده، هرکدام بسته به نوع سیال و شرایط کاری، نقش خاصی در تضمین ایمنی و کارایی سیستم دارند.

نصب اصولی، انتخاب جنس مناسب بدنه و رعایت برنامه های منظم سرویس و تمیزکاری، مهم ترین عوامل در جلوگیری از افت فشار، انسداد یا شکستگی توری محسوب می شوند. در نهایت، می توان گفت استفاده آگاهانه و اصولی از استرینر نه تنها ضامن بهره وری پایدار تجهیزات است، بلکه یکی از گام های اساسی در مدیریت بهینه انرژی و کاهش هزینه های عملیاتی در صنایع مختلف به شمار می رود.

سوالات متداول

۱. آیا استرینر فقط در سیستم های صنعتی استفاده می شود؟
خیر، در سیستم های خانگی مانند تصفیه آب و تأسیسات حرارتی نیز کاربرد دارد.

۲. هر چند وقت یکبار باید استرینر تمیز شود؟
بسته به نوع سیال و میزان ذرات، معمولاً هر ۳ تا ۶ ماه یک بار توصیه می شود.

۳. آیا می توان از استرینر به جای فیلتر استفاده کرد؟
خیر، چون فیلتر برای ذرات بسیار ریز است، جایگزینی کامل ممکن نیست.

۴. استرینر چه جنسی برای سیالات خورنده مناسب تر است؟
استرینر استیل ضدزنگ گزینه ای ایده آل برای این شرایط است.

۵. آیا انواع استرینر فشار کاری مشخصی دارند؟
بله، هر نوع استرینر بر اساس طراحی و جنس، برای محدوده فشار خاصی تولید می شود.
