نحوه عملکرد مبدل حرارتی استخر؛ بررسی مراحل انتقال گرما

نحوه عملکرد مبدل حرارتی استخر چگونه است؟

مبدل حرارتی استخر یکی از تجهیزات استخری است که انرژی یک منبع گرمایی مانند بویلر، پکیج یا سیستم گرمایشی را برای افزایش دمای آب استخر به کار می گیرد. این دستگاه از دو مدار مجزا تشکیل شده است و آب هر مدار در مسیر اختصاصی خود حرکت می کند.

هنگام کار مبدل، انرژی حرارتی از جریان گرم به آب استخر منتقل می شود. این فرآیند از طریق سطح فلزی دستگاه انجام می گیرد و نیازی به تماس مستقیم دو جریان وجود ندارد. مقدار گرمای منتقل شده به شرایط کاری سیستم و مشخصات فنی مبدل وابسته است.

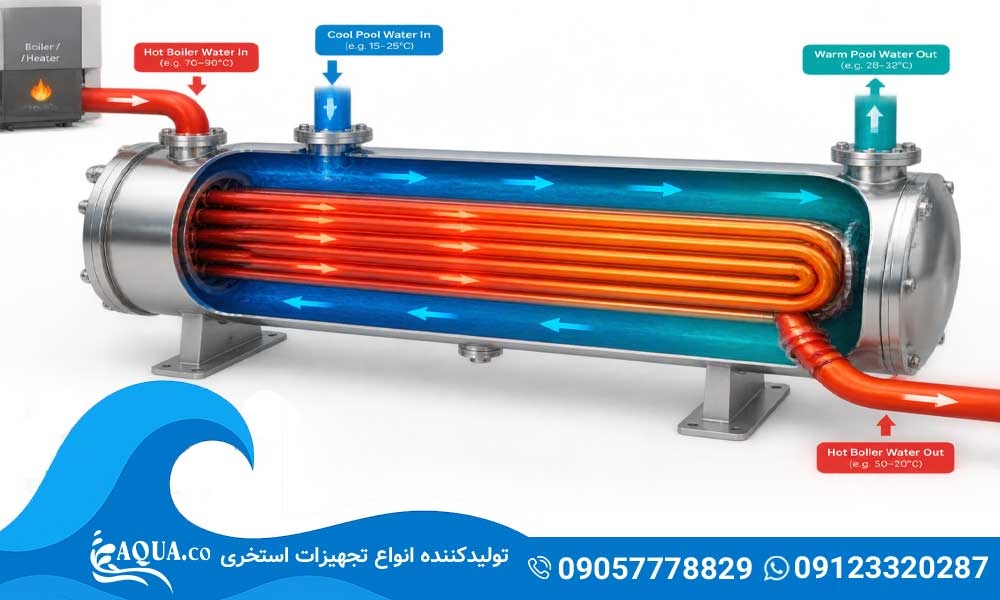

آب گرم در مبدل حرارتی چه مسیری را طی می کند؟

آب مدار گرمایش ابتدا توسط بویلر، پکیج یا منبع حرارتی گرم می شود. پمپ این جریان را از طریق لوله رفت به ورودی مخصوص مبدل می رساند. آب گرم در کانال ها یا لوله های داخلی حرکت می کند و انرژی حرارتی خود را در محل تبادل حرارت از دست می دهد. پس از خروج از مبدل، جریان گرمایش از طریق لوله برگشت به منبع حرارتی می رسد تا دوباره گرم شود.

مسیر مدار گرمایش:

بویلر یا پکیج ← پمپ ← ورودی مبدل ← مدار گرمایش مبدل ← خروجی مبدل ← لوله برگشت ← منبع حرارتی

آب استخر در مبدل حرارتی چه مسیری را طی می کند؟

آب استخر توسط پمپ تصفیه از کاسه استخر دریافت می شود و پس از عبور از تجهیزات موردنیاز، وارد مدار آب استخر در مبدل می شود. این جریان از کانال اختصاصی خود عبور می کند و پس از دریافت انرژی حرارتی، از دستگاه خارج می شود.

آب گرم شده سپس از طریق خط برگشت به استخر منتقل می شود. تداوم این فرآیند باعث می شود آب موجود در کاسه استخر به مرور تحت تأثیر سیستم گرمایشی قرار بگیرد.

مسیر مدار استخر:

استخر ← پمپ و سیستم تصفیه ← ورودی مبدل ← مدار آب استخر در مبدل ← خروجی مبدل ← خط برگشت ← استخر

اجزای اصلی مبدل حرارتی استخر

ساختار مبدل بر اساس نوع دستگاه متفاوت است، اما بخش های اصلی آن معمولاً شامل موارد زیر می شود:

• بدنه مبدل: محفظه اصلی دستگاه که مسیرهای داخلی را در خود جای می دهد.
• صفحات یا لوله های انتقال حرارت: سطح فلزی مورد استفاده برای جابه جایی انرژی حرارتی.
• ورودی و خروجی مدار گرمایش: محل اتصال مبدل به منبع تأمین حرارت.
• ورودی و خروجی مدار استخر: محل ارتباط دستگاه با مسیر گردش آب استخر.
• واشر و تجهیزات آب بندی: قطعاتی که برای جلوگیری از نشت سیالات در محل های اتصال به کار می روند.

در مدل های صفحه ای، مجموعه ای از صفحات فلزی وظیفه تبادل انرژی را بر عهده دارند. مبدل های پوسته و لوله نیز از مجموعه ای از لوله ها و یک پوسته برای ایجاد سطح تبادل استفاده می کنند.

انتقال گرما در مبدل چگونه انجام می شود؟

انتقال حرارت به دلیل اختلاف دمای میان دو جریان شکل می گیرد. انرژی از بخش دارای دمای بالاتر به سمت جریان سردتر حرکت می کند و سطح فلزی مبدل نقش واسطه این فرآیند را دارد.

در مبدل صفحه ای، صفحات فلزی این انتقال را انجام می دهند و در مدل پوسته و لوله، دیواره لوله ها وظیفه مشابهی دارد. میزان انتقال انرژی به ویژگی های حرارتی سیالات و شرایط عملکرد دستگاه وابسته است.

چرا آب استخر به تدریج گرم می شود؟

حجم آب استخر معمولاً بسیار بیشتر از مقدار آبی است که در هر لحظه از بخش گرمایشی عبور می کند. به همین دلیل، افزایش دمای کل آب در یک مرحله اتفاق نمی افتد.

آب پس از دریافت گرما به استخر بازمی گردد و دمای آن با آب موجود در کاسه متعادل می شود. تکرار این چرخه باعث افزایش تدریجی دمای کل حجم آب می شود و رسیدن به دمای مطلوب به ظرفیت گرمایی سیستم و حجم استخر بستگی خواهد داشت.

کنترل دمای آب استخر چگونه انجام می شود؟

برای تنظیم دمای آب از تجهیزاتی مانند ترموستات و سنسور دما استفاده می شود. سنسور مقدار دمای آب را اندازه گیری کرده و اطلاعات را در اختیار سیستم کنترل قرار می دهد.

زمانی که دما به مقدار تعیین شده برسد، کنترلر می تواند فرمان کاهش یا توقف گرمایش را صادر کند. با پایین آمدن دما نیز سیستم مجدداً وارد چرخه تأمین حرارت می شود.

چه عواملی بر عملکرد مبدل حرارتی تأثیر دارند؟

ظرفیت دستگاه، توان منبع گرمایی، شرایط طراحی مدارها و وضعیت سطح انتقال حرارت از عوامل مهم در عملکرد مبدل هستند. انتخاب ظرفیت نامتناسب می تواند باعث شود سیستم برای رسیدن به دمای موردنظر زمان بیشتری نیاز داشته باشد.

رسوب و آلودگی نیز با ایجاد لایه روی سطح انتقال حرارت، کارایی دستگاه را کاهش می دهند. کیفیت آب و شرایط شیمیایی آن باید با جنس مبدل سازگار باشد تا احتمال خوردگی و آسیب قطعات کاهش پیدا کند.

سخن پایانی

مبدل حرارتی استخر راهی برای انتقال انرژی منبع گرمایی به آب استخر بدون ترکیب شدن دو مدار است. انتخاب دستگاه متناسب با پروژه، رعایت محدوده کاری و انجام سرویس های دوره ای، شرایط لازم برای استفاده پایدار از این تجهیز را فراهم می کند.

سوالات متداول

1. آیا می توان از مبدل حرارتی برای استخرهای روباز استفاده کرد؟

بله. مبدل حرارتی برای استخرهای روباز نیز قابل استفاده است. شرایط آب وهوایی و میزان اتلاف حرارت محیط باید هنگام طراحی سیستم گرمایش در نظر گرفته شود.

2. تفاوت مبدل حرارتی صفحه ای و پوسته و لوله چیست؟

در مبدل صفحه ای، تبادل انرژی توسط مجموعه صفحات فلزی انجام می شود و ساختار دستگاه معمولاً فشرده است. در مدل پوسته و لوله، لوله های داخلی درون یک پوسته قرار دارند و انتقال حرارت از دیواره آن ها صورت می گیرد.

3. آیا نوع منبع گرمایی بر انتخاب مبدل حرارتی تأثیر دارد؟

بله. مشخصاتی مانند دمای کاری، فشار و نوع سیال منبع باید با محدوده مجاز مبدل هماهنگ باشد. بنابراین انتخاب دستگاه بدون بررسی مشخصات منبع حرارتی مناسب نیست.

4. آیا می توان مبدل حرارتی را به سیستم گرمایش خورشیدی متصل کرد؟

بله. مبدل می تواند برای انتقال انرژی مدار خورشیدی به آب استخر مورد استفاده قرار گیرد. ظرفیت دستگاه باید با توان حرارتی سیستم خورشیدی و نیاز پروژه هماهنگ باشد.
